何謂滲透結晶型材料？使用在地下停車場漏水,地下停車場滲水,地下室停車場滲漏處理，而這樣的材料可以長期

在溼潤環境，可在負水壓面(背水面)施作，並有裂縫自癒的功能及防水的效果？

混凝土深層滲透塗封劑（Concrete Deep Penetration Sealer，以下簡稱滲透結晶型材料）係一種無機質粉末混凝土表面處理劑，可提供永久性保護，可防潮、防正負水壓及確定的腐蝕性化學物，也可用於新舊混凝土之間或與頂層水泥板之間，具有下列特性：

1. 防水

滲透結晶型材料與混凝土發生化學反應形成針狀結晶體，它滲透到混凝土質體中，有效地密封住任何潛在滲透液壓。

2. 保護鋼筋

由於滲透結晶型材料遇水時即自發化學反應，可阻斷潮氣及腐蝕性化學物侵蝕鋼筋之路徑。

3. 抗化學性

滲透結晶型材料固有特性提供對某種腐蝕性化學物的抵抗作用，此種化學物正常時證明對混凝土有破壞性，例如，不同的溶液滲透深入混凝土的鬆散結構中，所引起的損壞。滲透結晶型材料有效使混凝土滲水性降低的能力，減少了這種潛伏隱患。

4. 強化混凝土

最初化學反應延遲了混凝土的硬化及養護固化，比未經處理過的混凝土產生更大的最終強度，混凝土強度約增加14~29%。

5. 結合作用

結晶生成深入到新的和舊的混凝土中，通過結晶生成將新舊混凝土結構結合起來並連結為整塊結構。

工程緣起：由於之前防水廠商，對於裂縫部份只採取用打針的方式處理，而且針頭也未拆除，但仍然無法解決漏水的問題，雖然之前

                      也曾處理，但用彈泥類材料，施作在負水壓面，仍然失敗。而且水也從裂縫的邊緣滲出，最後找原來施作的廠商處理，卻不見蹤影。

                      經管委會總幹事提議，使用 滲透結晶型材料之防水材料，請佳淂榮防水修繕網處理此問題。

工地：東湖某豪宅地下室停車場

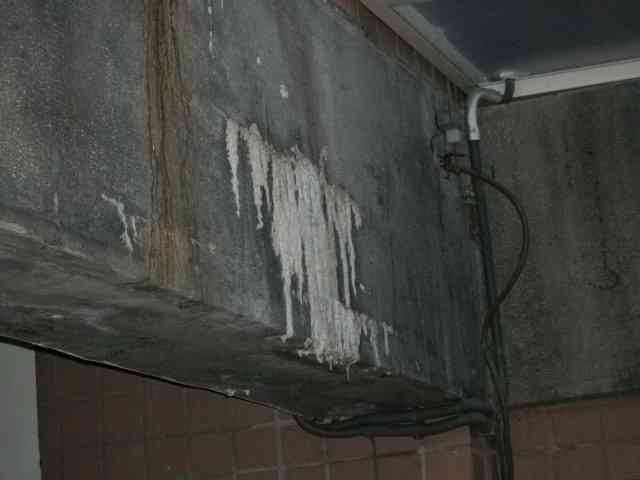

圖一、

混凝土長時間裂縫漏水，形成白的碳酸鈣產生。

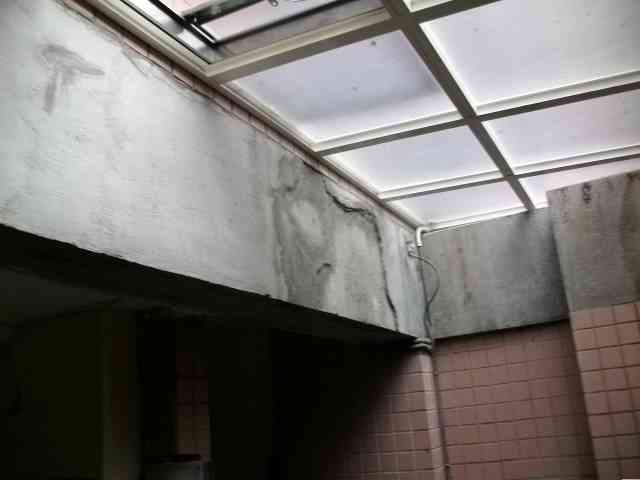

圖二、

滲透結晶型材料被用於處理混凝土滲漏水及修補，不會揮發有毒氣體，可

正負水壓施作，而且不需等工作面乾燥、適合侷 限空間，

且屬無機質，負水壓面(背水面)施作，並有裂縫自癒的

功能及防水的效果

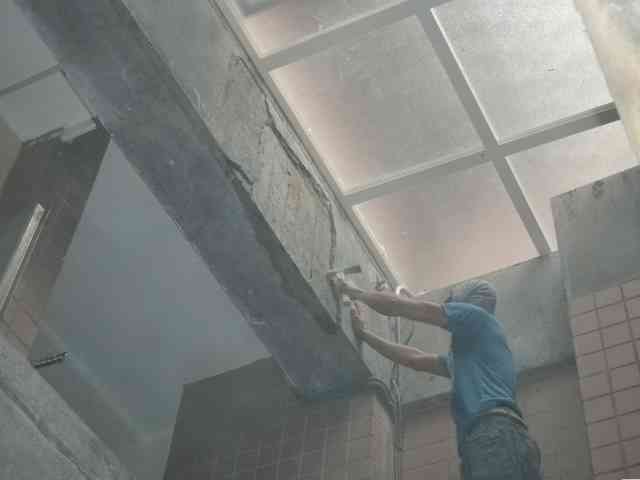

圖三、

滲透結晶型材料被用於白華處理和防水。先將已剝離的水泥

粉刷層打除至結構面，才能發揮最好效果！

滲透結晶型材料中的活性化學物質以水做載體，滲透到混

凝土的毛細管孔道中，使水泥再行水化作用，形成不溶性

的晶體，使任何方向來的水及其它液體均被堵塞和封閉

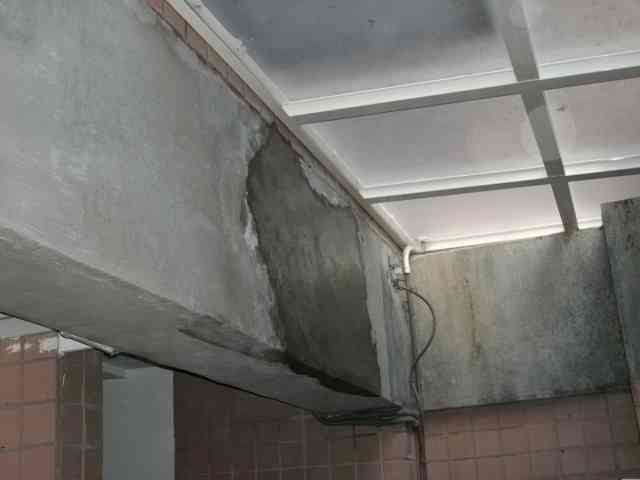

圖四、

再施作滲透結晶型材料混凝土滲透塗封劑，能夠與混凝土中的游離

鈣與水形成無機質的結晶，這種結晶可達到奈米等級，

比水分子還要小。

*深層地下室及連續壁防水，效果顯著！
*閥式基礎防水適用
*有效阻擋溼氣，保持乾燥
*適用RC結構飲用水槽、無毒性！
*施工簡易，可塗刷或噴塗

滲透結晶型材料
負水壓面防蝕防水應用

一、常見 地下停車場漏水,地下停車場滲水,地下室停車場滲漏處理會出現問題的原因，有下列幾項：

(

混凝土結構中的氫氧化鈣等鹼性物質，被大量的水溶解出來滲透至石材表向或填縫不實之處，氫氧化鈣再與空氣中的二氧化碳或酸雨中的SO2,
硫酸化合物回應，形成碳酸鈣或硫酸鈣，當水分蒸發時，碳酸鈣或硫酸鈣就結晶析出形成白華。

白華，依水泥中鹼性物質被溶解時的水分來源，可區分為一次白華與二次白華當拌合水泥沙漿時水灰比過，.過量的水分將氫氧化鈣或鹼性金屬

離子溶離出石材表面或填縫不實之處，所形成的白華因為其水源直接來自水泥之拌合水，因此稱之為一次白華。當雨水滲入、石材底下的水泥

混凝土層，或是地下水將氛氧化鈣或等鹼性金屬離子溶離出來，滲透至石材表面或填縫不實之處，累積成白色半固體粉末，所形成的自華因為

是間接由外來水分溶出背填水泥鹼性物質所致，故稱之為二次白華。

二、地下停車場漏水,地下停車場滲水,地下室停車場滲漏處理， 通常用打針來處理，有更久更有效的處理方法嗎？

1、清理施工縫表面、接縫、二次施工縫漏水、剷除汙物、麻面、蜂窩面等

2、用高壓灌注的方式，先使正在流動的水止水或在接縫處打U型槽，填入XYPEX濃縮劑。

3、用混凝土滲透結晶型防水材料將接縫漏水處作抗壓塗佈處理

4、使用清水養護，促進結晶生長

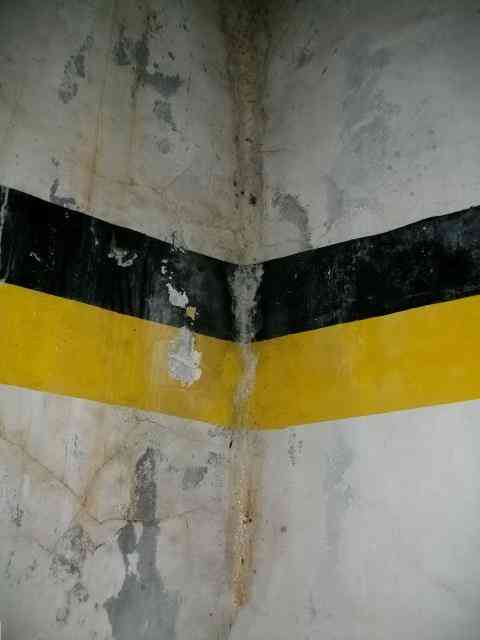

圖五

連續壁施工縫亦是經常發生漏水的地方

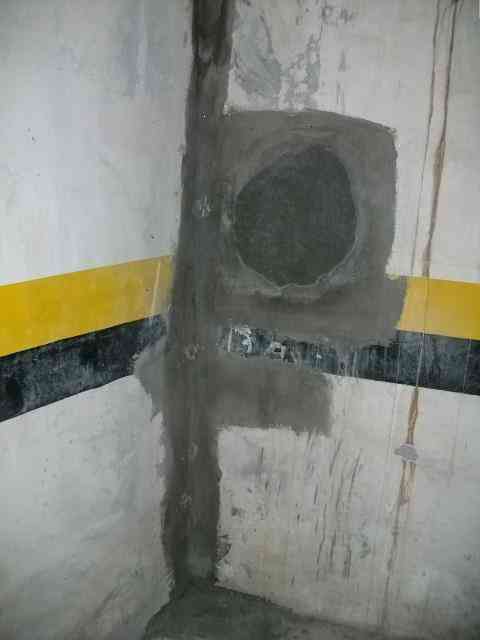

圖六

此類施工縫的滲漏，使用「混凝土滲透結晶型」材料

可發揮最佳效果！

三、地下停車場漏水,地下停車場滲水,地下室停車場滲漏處理要用怎樣的材料解決？

1、混凝土滲透結晶型防水材料：

（1）特點：防水混凝土滲透結晶型防水材料是一種特別配方的粉末，屬無機質的材料，當它以砂漿狀塗施於致硬的混凝土表面時，材料中的有機化學物通過毛細管作用吸人到

     混凝土孔中．並與混凝土產生化學反應形成結晶，堵塞混凝土中的微裂縫及毛細孔，阻止水滲透、表面破裂及鋼筋的腐蝕。在有水的條件下，這種化學反應會不斷發生，使

     結晶深入到混凝土的深層，起到永久密封混凝土的作用。

a．密封混凝土，防水滲透；

b．增加混凝土防止裂縫的能力.

c．保護鋼筋防止腐蝕；

d．結晶建立過程達到混凝土深層，因而不受表面磨損或擦傷的影響

即使將其刮除其表面，亦不影響這種永久性的防水層；

e．無害、無味、無毒性，可用於飲用水工程，是符合國家標準的環保型防水材料。

(2)性能及優點；混凝土滲透結晶型防水材料是一種無機質粉末混凝土表面處理劑，可提供永久性保護，可防潮、防水壓及確定的腐蝕性化學物。UPI混凝土滲透結晶型防水

   材料也可用於新舊混凝土之間或與頂層水泥板之間。

a．防水：混凝土滲透結晶型防水材料與混凝土發生化學反應長成長針狀結晶，它滲透到混凝土質體中，有效地密封住任何水可滲透的孔。

b．保護鋼筋水泥：由於混凝土滲透結晶型防水材料在有水時即會發生化學反應，可用以防止潮氣及腐蝕性化學物與鋼筋接觸。

c．抗化學性：混凝土滲透結晶型防水材料固有特性提供對某種腐蝕性化學物的抵抗作用，此種化學物正常時證明對混凝土有破壞性，例如，不同的溶液滲透深入致硬的混

   凝土的鬆散結構中，引起的損壞。混凝土滲透結晶型防水材料使致硬混凝土滲水性降低的能力，減少了這種潛伏隱患。

d．強度混凝土：最初化學反應延遲了混凝土的硬化及養護固化，比未經處理過的混凝土產生更大的最終強度。

e．結合劑：結晶增長深入到新的和舊的混凝土中，通過結晶增長將舊的混凝土與新混凝土結合起來。將結構緊連成個整塊結構。

f.優點：由於產品中的有效化學物滲入到混凝土結構深層，即使表面塗層破損或與混凝土分離，不影響防水效果。

在有水的情況下，結晶生長過程不斷形成深入，塗施混凝土滲透結晶防水材抗壓密封後，時間越長，防水能力越強。

由於結晶密封住混凝土所有的細孔，可防止環境中的有害元素侵入混凝土內部，保護鋼筋不受腐蝕損壞o

四,成功的止漏防水方法(如下圖 滲透結晶型材料池槽修補防水示意圖所示)
成功止漏防水的原則及方法：必須通過剔鑿找 出漏水點,漏水處，有重點性地進行堵漏，對漏點,漏水處堵漏採取「混凝土滲透結晶型」系列防水材料，此種材質屬無機質且長期直接曝露在太陽下或長期浸泡在水中，不會劣化或分解的防水材料而且又是無毒無污染，不會揮發有毒氣體。日後若是混凝土有產生新的裂縫，只要再遇到水，又可以產生新的結晶，會順著水路，把新生的裂縫再修補起來，達到「二次防水」的效果，算是觀念蠻新的防水材料，在這裡與大家分享！，在堵漏時必須塞實，地下 室停車場止漏與防水，選擇適合的材料與專業施工人員。

請與佳淂榮防水網聯絡並提供"滲透結晶"與"裂縫自動修復"施工技術與材料諮詢服務。

滲透結晶型材料結晶原理介紹

地

地下結構止漏及防水工程一覽表
