原隧道防水層存在缺陷結構層和防水層即使保持原有做法，因此仍不可避免在伸縮縫、施工縫等薄弱環節處出現滲漏。特別是 使用會劣化材質防水層，最嚴重的問題是防水層劣化後可能會出現裂縫而漏水。產生裂縫的原因很多：地下水水壓、氣候變化及太陽照射引 起的屋面熱脹冷縮；隧道櫬砌板受力後的翹曲變形；地基沉降或牆體承重後灌漿收縮等原因引起的變動、材料乾縮變形等。
隧道長期承受地下水侵入，長久下來使建材耗損，發生漏水情形。若做好隧道防水工作，不但能減少建結構體侵蝕的速度，更能 避免漏水情形發生，減少不必要的隧道修繕支出。
常見的隧道防水材料及工法，以防水膜與深層混凝土滲透結晶工法為例，如下表：
即防止水份侵入混凝土，典型的材料有：各類片狀防水材、塗膜防水材、防水膜（membrane）、皂土布（bentonite
panels）以及水泥狀之塗層系統等。
施作地點：桃園縣
長度：約3公里
圖1

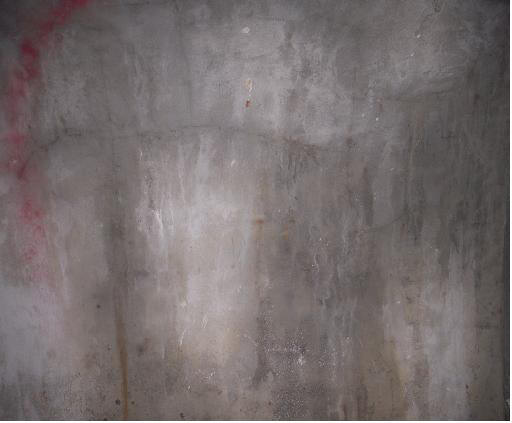

1.地底噴凝土隧道混凝土
產生裂縫漏水。
圖2

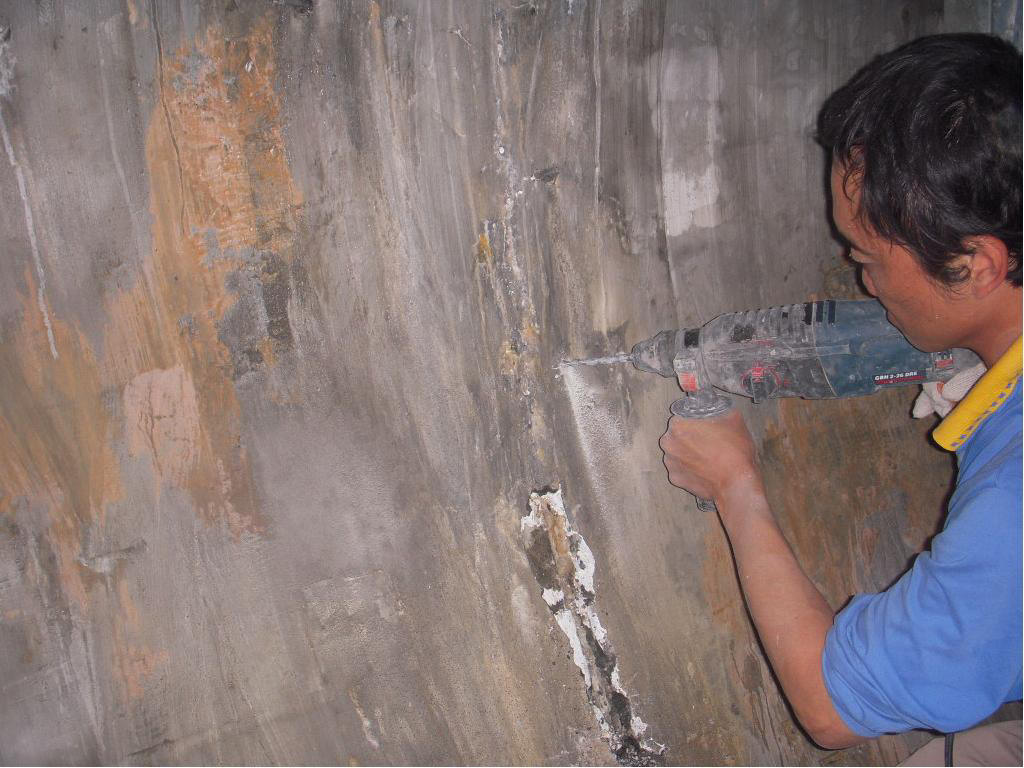

2.白華滲漏處鑽孔，採取高
壓灌注。
圖3

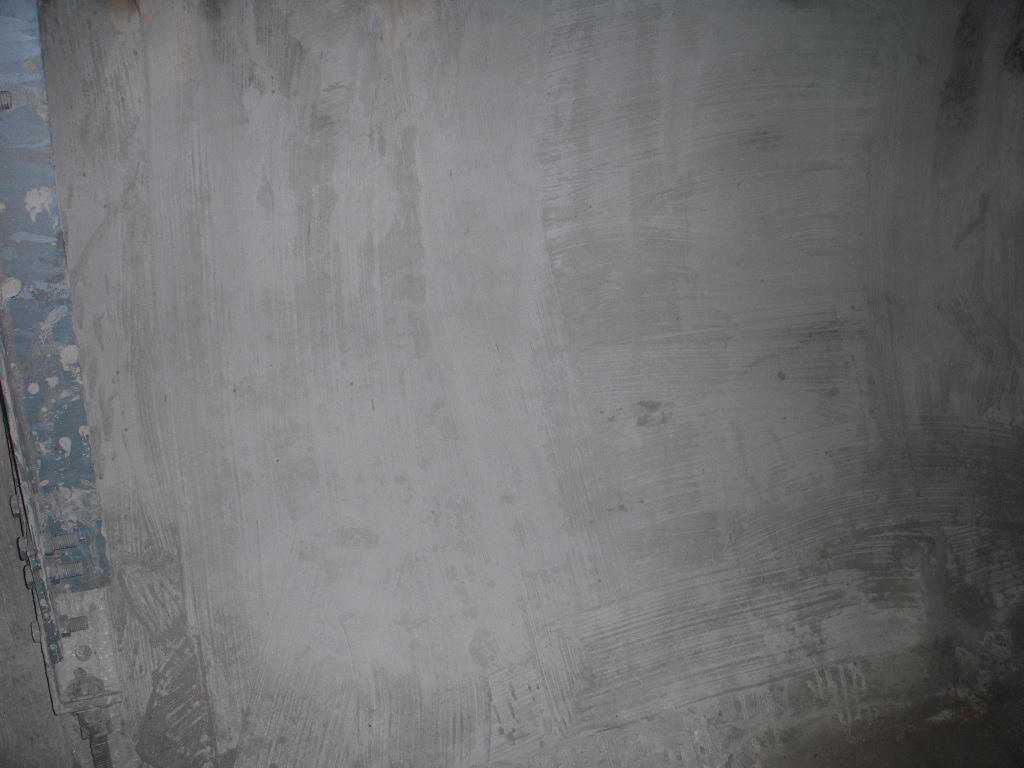

3.先將施作面的清洗乾淨並充分潤溼。
塗刷滲透結晶型材料奈晶塗封劑，此種材料屬
於水泥系，屬無機質，不揮發有毒
氣體。 形成的結晶比水分子還要
小。
圖4

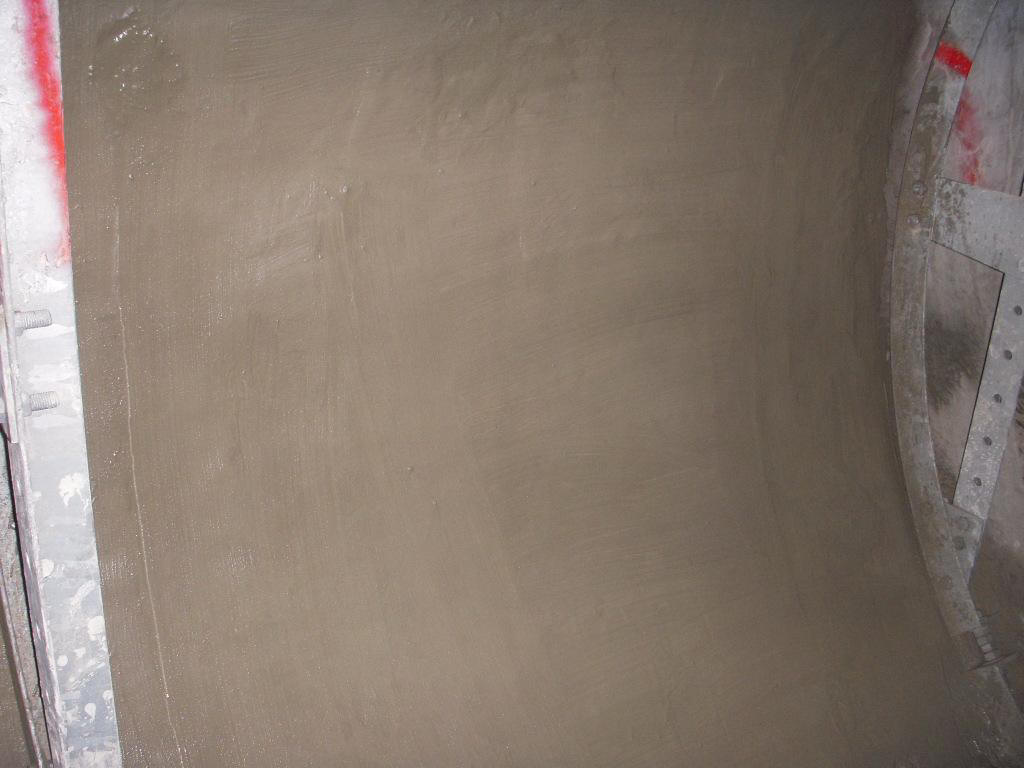

3.歷經三年後再回到現場拍攝，原本滲漏表面，仍然 保持乾燥。
|
項 目 |
結晶防水滲透工法 |
傳統防水膜工法 |
|
滲透性 |
滲透入結構與之結為一體 |
無 |
|
耐久性 |
具長期不變質特性(可達20年以上)，不易受 紫外線所影響 |
有老化問題，尤其難抗UV照射 |
|
無 毒 |
非溶劑型，屬水泥系，長期浸泡水中，不會 釋出毒物。 |
大部份會釋出有毒分子 |
|
抗pH值 |
從2.0至12.0 |
不詳 |
|
厚 度 |
試驗報告顯示，滲透結晶厚度一個月可達3公 分左右 |
傳統薄膜式防水，厚度約2~5厘米 |
|
透氣性 |
能將混凝土孔隙中之水份逼出，確保混凝 土之乾爽透氣，同時保護鋼筋免受水分之 氧化 |
由於採薄膜隔絕方式，混凝土內部水分 反而不易排除，鋼筋可能因而產生氧化 |
|
抗壓強度 |
試體水密性提高，混凝土強度亦增強。 |
沒有幫助，更因混凝土長期如同披上雨 衣，不透氣及潮濕，反而減低抗壓強度 |
|
抗水壓力 |
但少可達50MPa |
能承受的深水壓力約在10m左右 |
|
裂縫自癒 |
遇水產生化學反應，非結構性裂縫自發性 癒合 |
無此功能 |
|
抗幅射 |
材質屬無機質，不怕紫外線
|
無 |
|
|

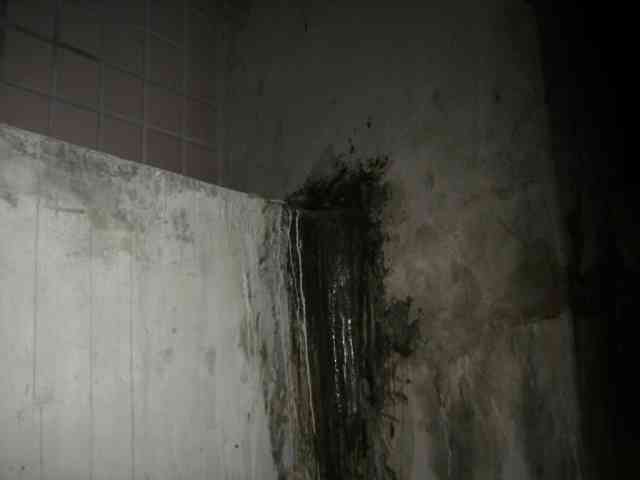

圖五、地下混凝土結構防水失敗 黑色部份為彈泥施作，但圖片中仍有白色細條的碳酸鈣產生，已喪失防水 效果！ |
防水膜先天限制 雪隧漏水難免
2006/10/19 19:00 華視新聞
【雪山隧道】多次漏水，【國工局】調查之後，懷疑可能是【隧道內】的【防水膜】破裂，其實近二十年來，國內的
【隧道工程】，都採用類似的防水工法，不過【防水膜鋪設】有先天上的限制，漏水的情形，很難百分之百預防。
台北市的辛亥隧道，大晴天牆壁就不斷滲水，修修補補、到處都是水痕，同樣在民國六十年代興建的莊敬隧道，情況
也差不多，不過為了克服滲水問題，最近十幾年工程界有了新做法。隧道防水的第一步，必須先整平噴凝土面、岩栓
頭加上保護層，然後舖上不織布一方面吸水、一方面導引水流，接著再舖上高密度聚氯乙烯、也就是所謂的防水膜。
每片防水膜寬1.5公尺，一座隧道得用熱融機連接上萬片，接縫處除了得做氣壓測試。
雪山隧道採用的防水工法，就跟埔里隧道一模一樣，但工程人員剪下防水膜、簽名存證，抽樣檢驗還是無法面面俱到，
接下來綁鋼筋的程序、也可能不小心戳破防水膜，而最後要灌上混凝土，也可能造成防水膜相對移動、拉扯破裂。國工
局推測，雪山隧道最近多次漏水，問題就出在防水膜破裂，但灌了混凝土之後，根本不可能再拆開檢查，所以目前只能
在不影響隧道的結構安全下，漏哪裡、補哪裡了。（記者林珍汝、徐啟峰、陳柏諭報導）
文章來源http://news.cts.com.tw/cts/general/200610/200610190208947.html
如果真的發生電纜線路洞道,漏電信洞道,電纜洞道,地下洞道,潛盾隧道滲漏的狀況，要怎樣選擇適當的的修補材料，而這樣材料又有防水的功能？
筆者在營建業界的建築師、土木技師、結構技師等的朋友，告訴我有一種可以「裂縫自癒」、「自動修復裂縫」且又屬於水泥系可以與混凝土或水泥結構體合為一體的「混凝土滲透結晶型」系列防水及修補材料，此種材質屬無機質且長期 承受高水壓 或長期浸泡在水中，不會劣化或分解的防水材料而且又是無毒無污染，不會揮發有毒氣體，適用於侷限空間。日後若是混凝土有產生新的裂縫，只要再遇到水，又可以產生新的結晶，會順著水路，把新生的裂縫再修補起來，達到「二次防水」的效果 (如所示)，算是觀念蠻新的防水材料，在這裡與大家分享！在堵漏時必須塞實，混凝土結構工程止漏與防水， 選擇適合的材料，使用正確的工法，才能獲得良好效果。
深層結晶滲透的材料滲透結晶型材料。不是像PU和環氧樹脂之類，非水泥系之防水修補材料，只是用包覆的方式，而且 這樣的材料可防止因溫差所產生的水蒸氣壓力造成的氣泡及剝落現象，而且是無毒、無公害非溶劑型的產品。同時可在潮濕的混凝土表面上施工，不影響混凝土的呼吸，使混凝土結構保持乾爽、不潮。大家可以上YAHOO或GOOGLE找找看..........
滲透結晶型材料
混凝土防水應用
|
|
|
圖１ 混結晶 混凝土結晶滲透 結晶滲透材料 滲透結晶材料 1.水以不同的型態侵入混凝土結構
|
|
|
圖２
2.水入侵的途徑有：水路、裂縫、冷縫、二次施工縫等 |
|
|
|
圖3
3.無論從正水壓或負水壓，使用滲透結晶型材料施做，以達到完 整防水效果。
|
|
|
|
圖4
4.開始結晶。滲透結晶型材料活性物質，可與混凝土中的游離 鈣與水 形成無機質的結晶，這種結晶可達到奈米 等級，比水分子還要小。 |
|
|
|
圖5
5.修補水路及裂縫
|
|
|
|
圖6
6.日後再遇到水，又可以再度形成結晶，將新生的裂縫 修補起來。 |
成功止漏防水的原則及方法：必須通過剔鑿找出漏水點、漏水處，有重點性地進行堵漏，對漏點、漏水處堵漏採取「混凝土滲透結晶型」系列防水材料，此種材質屬無機質且長期直接曝露在太陽下或長期浸泡在水中，不會劣化或分解的防水材料而且又是無毒無污染，不會揮發有毒氣體。日後若是混凝土有產生新的裂縫，只要再遇到水，又可以產生新的結晶，會順著水路，把新生的裂縫再修補起來，達到「二次防水」的效果，算是觀念蠻新的防水材料，在這裡與大家分享！在堵漏時必須塞實，
隧道止漏與防水，選擇適合的材料與專業施工人員
。
請與佳淂榮防水網聯絡並提供"滲透結晶"與"裂縫自動修復"施工技術與材料諮詢服務。
滲透結晶型材料結晶原理介紹
|
|
|||||||||
|
滲透結晶型材料 |
|||||||||
|
混凝土滲透結晶型系列防水材料 |
|||||||||
|
滲透結晶型材料防水原理 |
|||||||||
|
滲透結晶型材料，它是由波特蘭水泥、矽沙和多種特殊的活性化學物質所組成的灰色粉末狀無機材料。其防水原理是 滲透結晶型材料特有的活性化學物質，利用水泥混凝土本身的化學特性及多孔性，以水做載體，借助滲透作用在混凝土毛細管中傳輸、並催化混凝土內的微粒和未完全水化的成份再次發生水化作用，而形成不溶性的枝蔓狀結晶，並與混凝土結合成為一體，進而使任何方向來的水或液體被堵塞，達到永久性的防水、防潮和保護鋼筋、增強混凝土結構強度的效果。工作示意圖如下： |
|||||||||
|
